隨著RFID技術商用發展，使得RFID技術越來越成熟，同時，5G、大數據、數字化經濟快速發展，越來越多的制造業選擇使用RFID技術進行工業生產控制，實時數據采集， 而從一開始使用的RS232通信協議讀寫器應用也逐步拓展到RS485協議讀寫器應用，其中不但增強了RFID讀寫器的抗干擾性能、識讀距離，而且還實現多點之間的數據通信。那RS232 / RS485協議特點與應用有何區別呢？

RS232接口協議

RS232串行通信的每一個接口信號都是負邏輯關系，即邏輯“1”用-5～-15V表示，邏輯“0”用+5～+15V表示，而內部TTL電路卻是5V正邏輯，所以必須使用轉換電路才可將兩者兼容。圖：工控電路中常見的RS232通信轉換電路。

此類芯片通過內部的振蕩電路和外界電容組成所謂的電荷泵（charge pump）電路將芯片的電源倍增得到10V左右的電壓，并將10V電壓反轉變換得到-10V電壓，由此滿足接口電路所需的電壓條件。

RS485接口電路

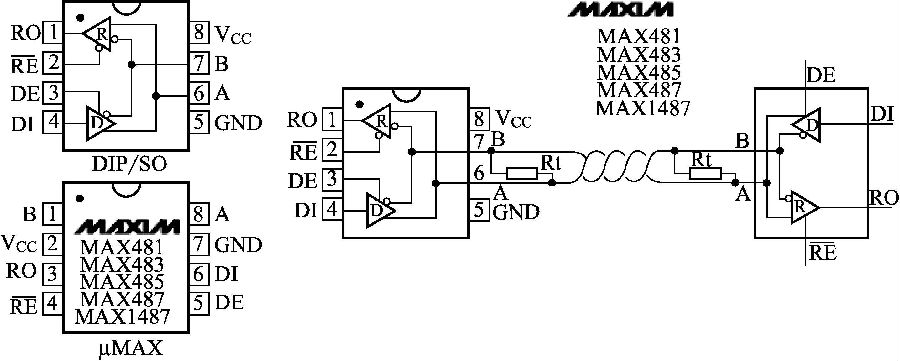

隨著智能儀表對數據通信的要求，出現了RS485工業標準的通信接口，其不但抗干擾能力強，信號傳輸距離遠，而且可以接成總線形式，可實現多點之間的數據通信。RS485只要兩根屏蔽雙絞線，可實現半雙工通信，RS485總線可掛接最多32個通信節點。圖：半雙工通信使用的幾款接口芯片及其連接方法。

此類芯片都是使用差動方式來收發數字信號，即通過判斷和輸送兩根雙絞線A、B之間的電壓差來決定信號是邏輯“1”還是邏輯“0”，此類芯片是半雙工的，對每一個芯片來說，這兩根線既要接收信號，又要發送信號，但不能同時進行，要通過處理器控制發送允許信號DE和接收允許信號RE來分時發送和接收。

應用

RS232 / RS485協議的RFID讀寫器都可應用于工業生產線、流水線控制以及基于RFID導航的AGV自動引導機器人和物流系統，ETC收費管理等無線識別系統。應用時除非有特別說明的協議接口，不然都可用，而且目前大多RFID讀寫器都同時支持RS232 / RS485協議。如用于工業生產線、流水線控制的RFID讀寫器（工業RFID讀寫器JY-L8820），兩種協議都可選。
