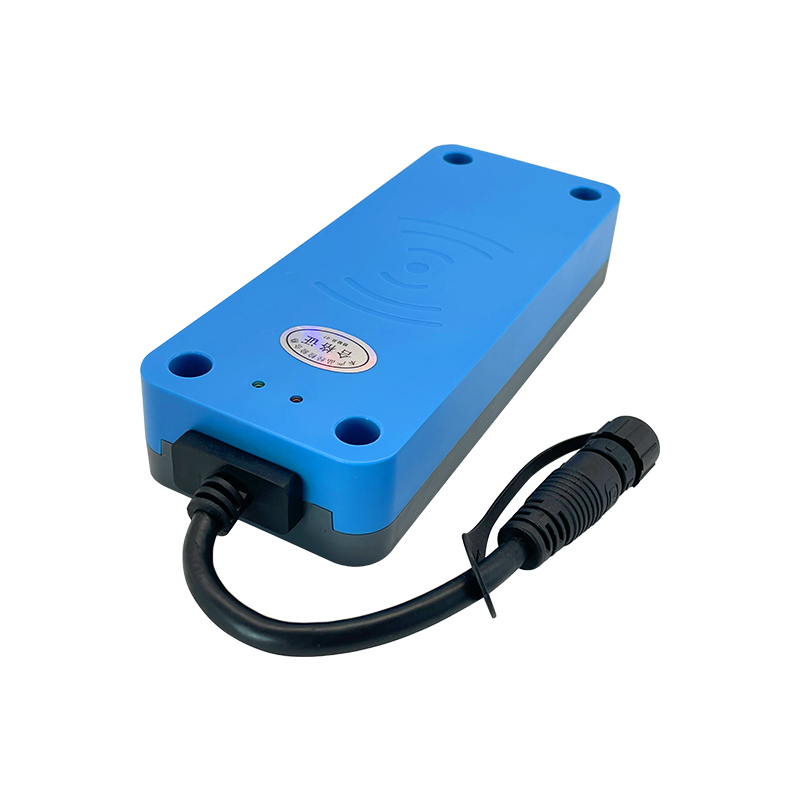

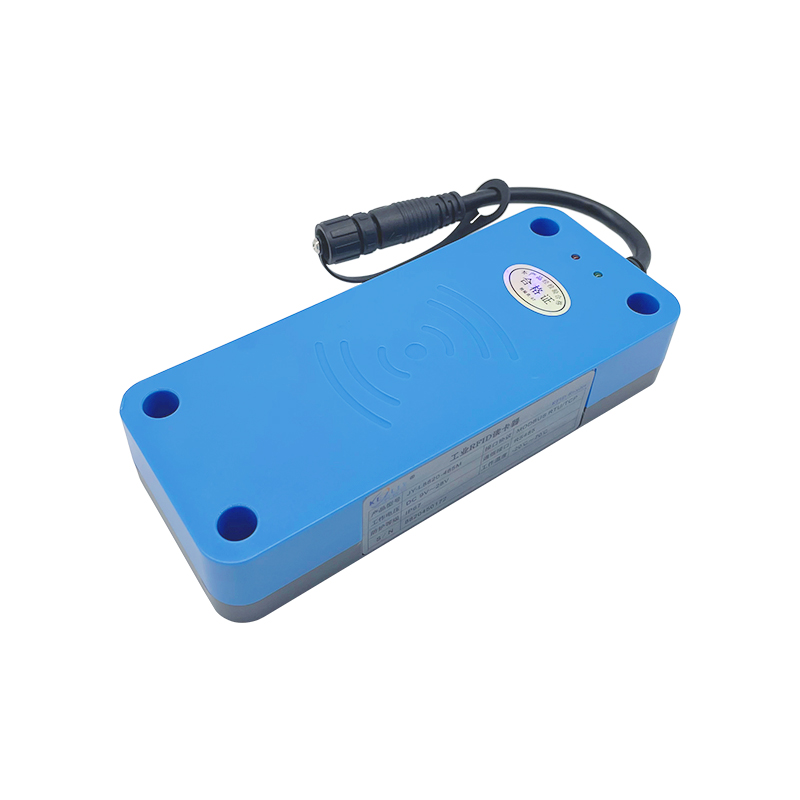

KEZLIY科智立 JY-H802系列是基于射頻識別技術的工業級讀卡器，集天線、放大器、控制器于一體，穩定可靠，工作頻率為13.56MHz，支持對I-CODE 2、I-CODE SLIX、MB89R118C等符合ISO 15693國際標準協議格式標簽的讀取，同時兼容對MF1 S50、NTAG 213、FM11RF08等符合ISO 14443A國際標準協議格式標簽的讀取。符合ISO/IEC 18000-3空中接口通信協議標準,支持標準MODBUS RTU工業總線和MODBUS TCP工業以太網協議。
| 用戶無需理解復雜的射頻通信協議，只需通過通用的Modbus指令操作讀卡器內部的保持寄存器和輸入寄存器，即可實現盤點UID、讀存儲區和寫存儲區，廣泛應用于工業自動化產品、流水線工位計數、AGV小車、門禁控制、會員管理系統等。 防浪涌保護和過壓自斷電保護功能，內置高速光隔離，更好的保護總線器件；防護等級IP67，防塵防水抗震，軍工品質，堅固可靠，抗1.5米自然跌落，即使在惡劣的環境下也能穩定工作。附近同時使用多個讀卡器也能確保穩定工作，不受干擾，具有接收靈敏度高、性能穩定、可靠性強的特點。 |
品牌： | 科智立KEZLIY | 型號： | JY-H802 |
工作頻率： | 13.56MHz | 讀卡距離： | 0-140mm |
識別速度： | 1m/s | 支持標簽類型： | 15693、14443A |
通信接口： | RS232 / RS485 | 工作濕度： | 10-90%RH（不結露） |
工作溫度： | -20 ~ 70℃ | 保存溫度： | -25 ~ 85℃ |
防護等級： | IP67 | 外殼材質： | ABS+PC |
電源電壓： | DC 9V-28V | 功率： | ≤1.5W |
消耗電流： | ＜0.2A | 電路保護： | 帶極性保護和過壓保護（最大60V） |
安裝方法： | M4螺絲，4處安裝孔 | 外觀尺寸： | 160*66*30mm |

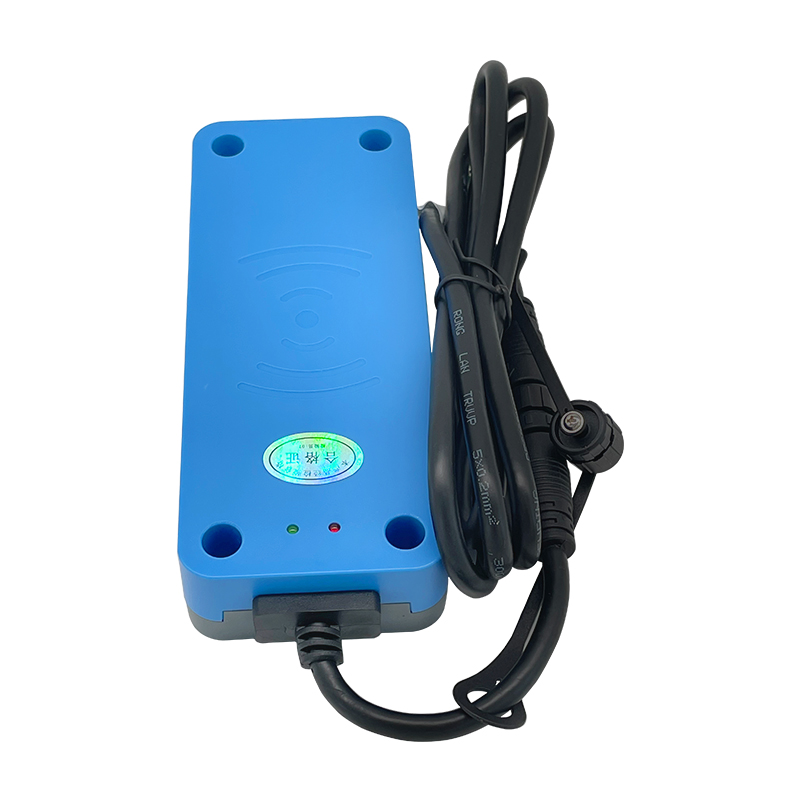

標配附件： | 航空連接頭-散線型電纜一根（1.5米）、螺絲螺母墊片一組 | ||
（點擊進入案例詳情） | 自動加水區：需煎煮的散裝飲片通過下層輸送帶進入到自動加水工位，通過RFID讀寫器讀取桶的電子標簽信息，并自動傳輸至控制系統，控制系統根據讀碼信息自動安排桶的加水卡位并自動控制加水量。未被有效讀碼或讀碼錯誤的桶將被推至旁邊的無動力滾筒線上待人工處理；被有效讀碼的桶在相應的加水卡位進行自動加水，再繼續輸送至煎煮區輸送線 煎藥區：每個取桶點安裝有一個推桶機構、一個無動力滾筒線，控制系統根據需求進行藥桶的分配，當桶到達指定取桶點后輸送線自動停機，推桶機構將桶推送至旁邊的無動力滾筒輸送線上待用，推桶數量可根據要求設定。煎藥人員將煎煮好的湯劑按要求打包好后，連同處方單放入專用的塑料筐中，然后將塑料筐放到煎煮區上層輸送帶輸送至物流打包工序。 |
|
紅色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 9V—28V
黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND
黃色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ TXD/485-A
綠色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RXD/485-B
藍色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地
白色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ N信號
以實際線材標貼說明為準。
N信號（NPN）為集電極開路門（OC門）設計，未讀卡時輸出5V高電平，讀到卡時輸出0V低電平。此功能有助于上位機判斷讀卡狀態，不接時請剪斷包好。

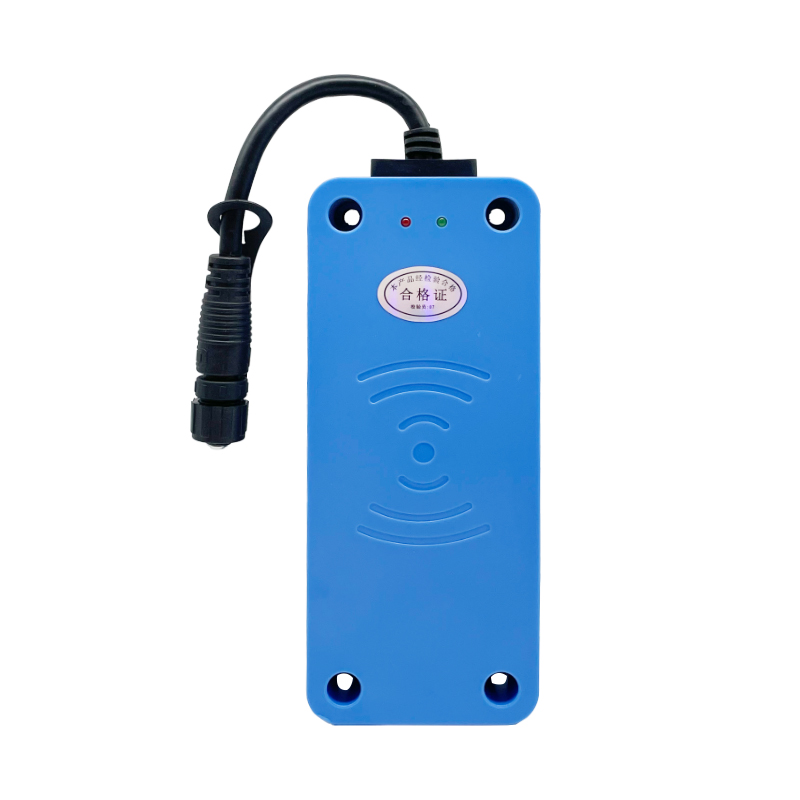

紅色LED：電源指示燈
綠色LED：標簽檢測指示燈
讀卡器工作過程：
讀卡器接上電源后，紅色LED長亮。
讀卡器檢測到RFID標簽存在時，綠色LED點亮。
JY-H802系列工業RFID讀卡器規格書.pdf
