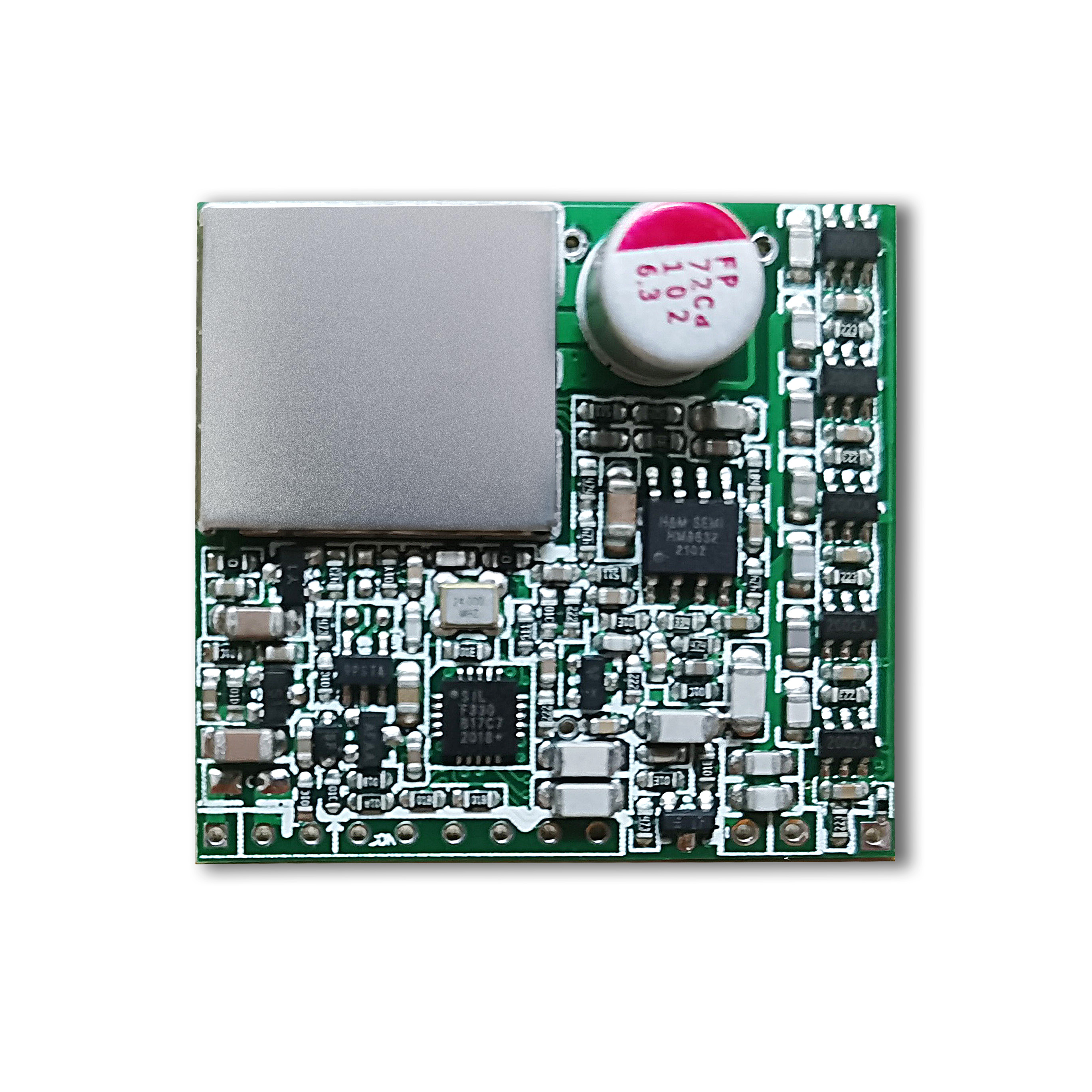

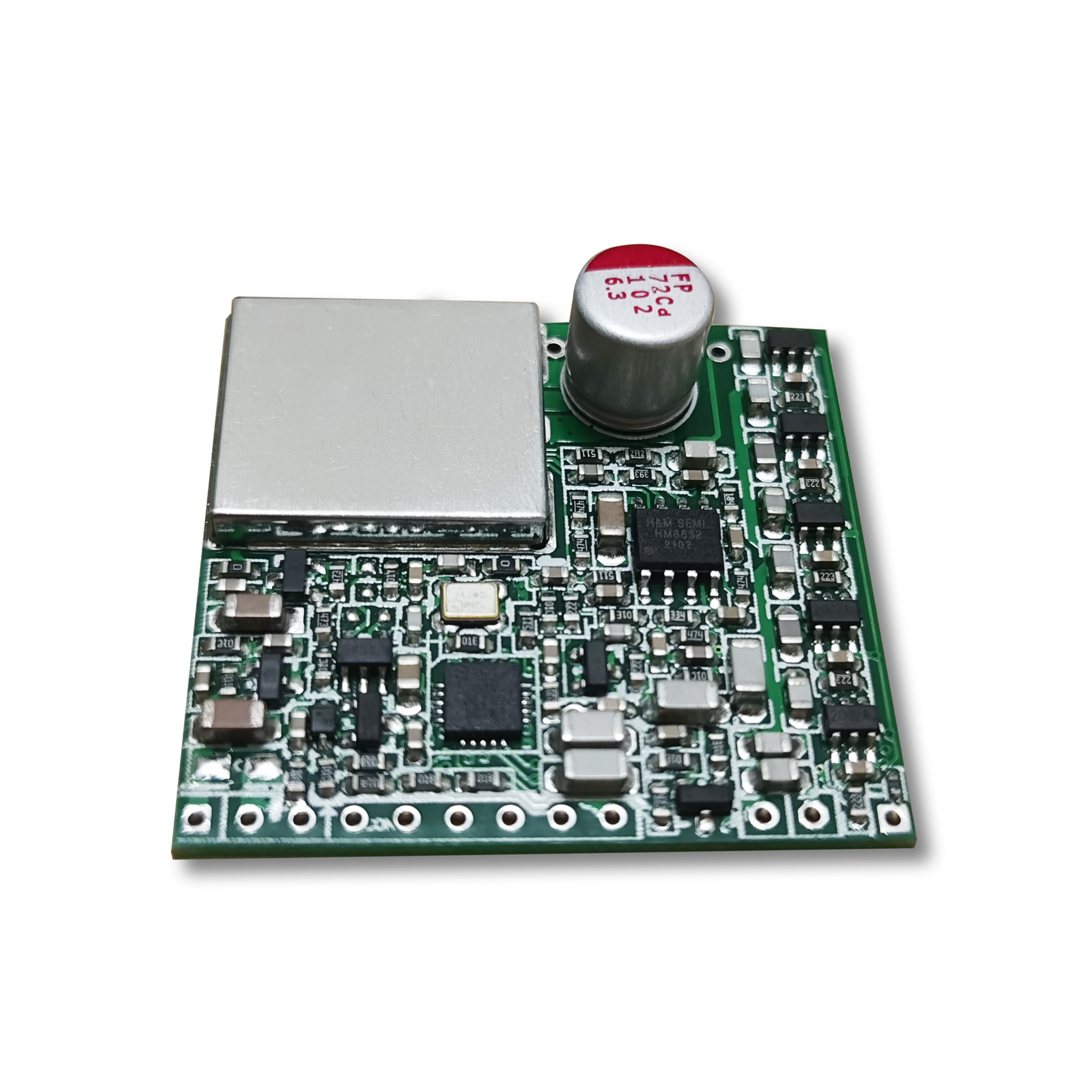

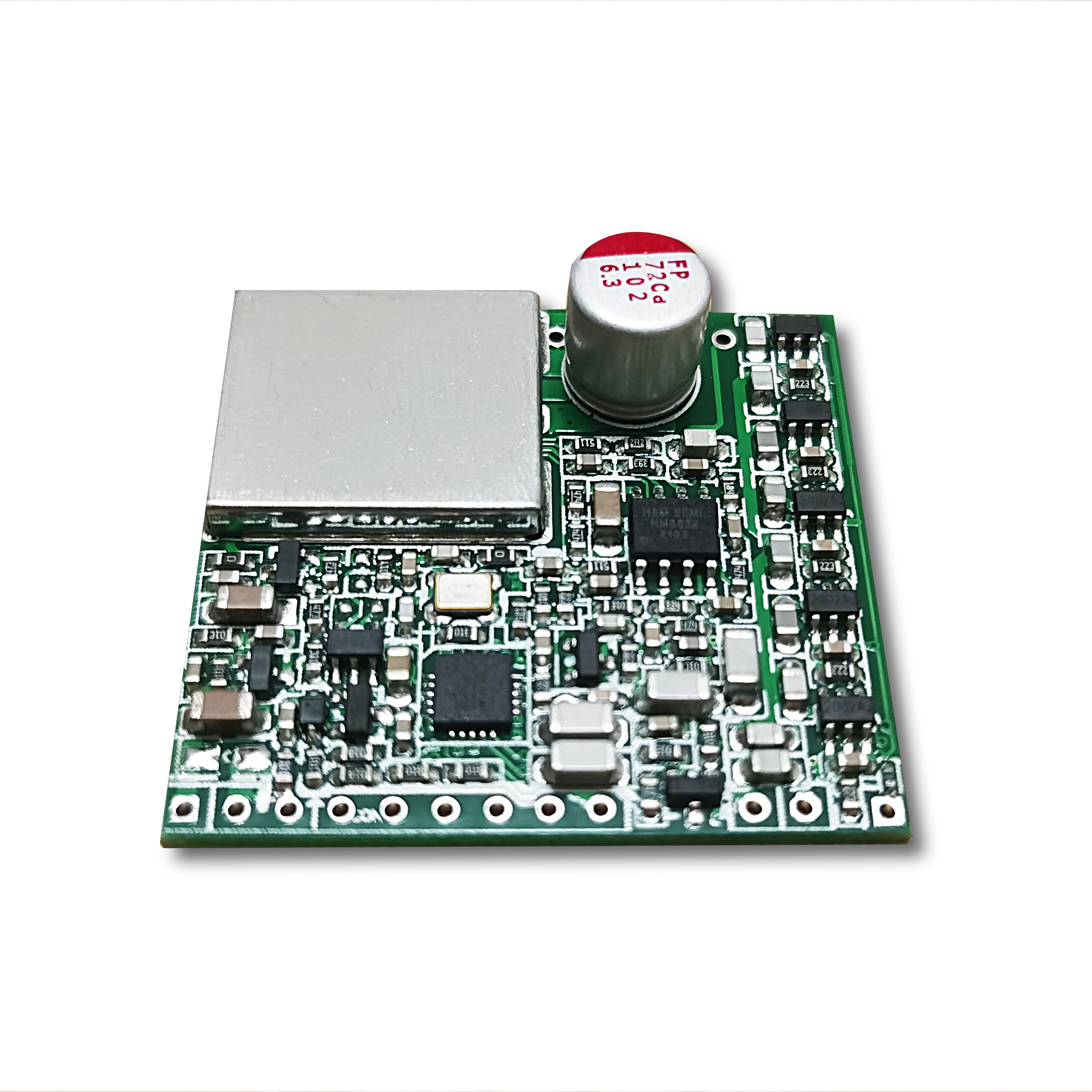

KEZLIY 科智立 JY-LD6900系列是基于RFID無線射頻識別技術的低頻（LF）讀卡模塊，工作頻率支持 134.2KHZ、125KHZ，符合ISO 11784/5 國際標準，支持對 FDX-B、EMID 兩種協議格式電子標簽的讀取，兼容性強。內部集成了射頻部分通信協議，可對接 PC/PLC/單片機，用戶只需通過UART通信接口便能接收到電子標簽數據，無需理解復雜的通信協議。
◆該系列模塊讀卡時間小于30ms，識別速度達 2m/s，配套62mm直徑圓形天線，讀卡距離可達20cm以上；
◆自帶 32 級自動調諧電路，在電源恢復狀態下的自動調諧功能是該讀卡器的一大特色，簡化了起始安裝過程， 確保在各種條件下能夠自動調節最佳距離來進行連續操作；在不斷變化的環境條件下，自動調節功能使得安裝簡易，性能最佳；
◆具有接收靈敏度高、性能穩定、可靠性強等特點，可滿足對距離、速度、靈敏度要求高的PDA、AGV讀卡器等設備；
◆廣泛應用于動物身份識別、自動飼喂設備、盤點通道、智能稱重、牲畜門禁、工業自動化、AGV站點、產線識別、醫療設備識別等領域；
性能指標
◆符合ISO11784/5國際標準協議 ；
◆工作頻率支持125kHz 、134.2kHz ；
◆產品支持EMID、FDX-B及其兼容卡 ；
◆帶32 級自動調諧電路 ；
◆讀卡距離可達20cm以上 ；
◆讀卡時間小于30ms，識別速度達2m/s ；
◆5V電壓，功率≤1.5 W，UART 通信接口 ；
◆可選通用自由口協議或Modbus Rtu協議 ；
◆體積小巧，機械尺寸37mm*34.6mm*9.5mm ；
電氣參數（極限參數）
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
工作溫度： -20℃~+85℃
貯存溫度：-40℃~+125℃
極限電壓(vcc to vss)： -0.3V~+5.5V
電源管腳對地電壓： -0.3V~+5.8V
信號管腳對地電壓： -0.3V~+3.5V
每個管腳最大IOL： ±2mA
相對濕度 ：5%~95%
直流特性（測試條件Temperature=+25℃）

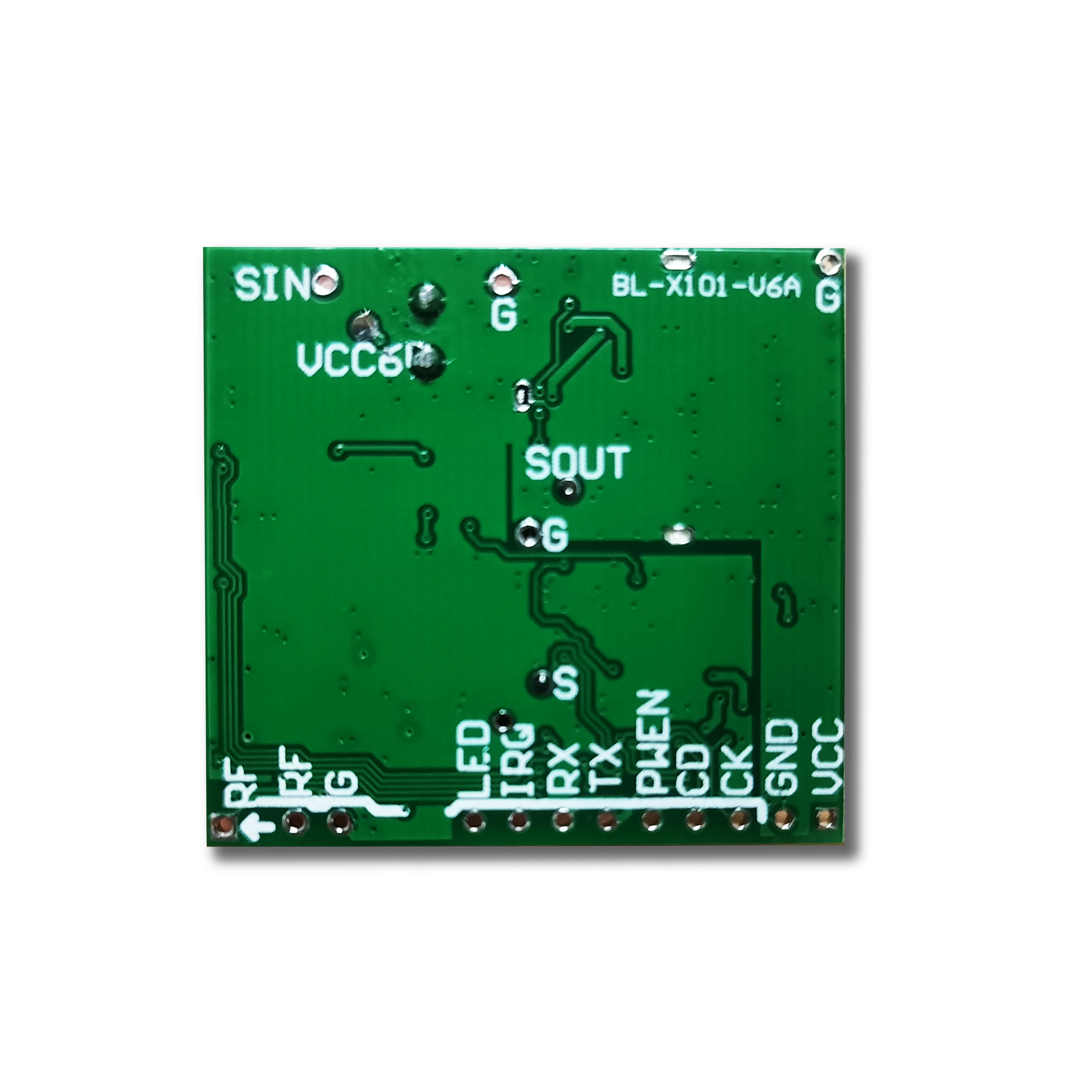

腳管說明
腳管說明表
管腳 | 符號 | 功能 |
1 | VCC | 電源輸入引腳：5V |
2 | GND | 電源地 |
3 | CK | 懸空 |
4 | CD | 懸空 |
5 | PWEN | 模塊使能引腳：高電平有效 |
6 | TX | 數據發送引腳 |
7 | RX | 數據接收引腳 |
9 | LED1 | LED輸出引腳：常態為高電平，讀到標簽輸出低電平 |
A1 | ANT | 天線引腳 |
A2 | ANT | 天線引腳 |
應用電路圖
機械尺寸
1、就河南某巨頭養豬企業RFID動物模塊合作項目順利展開
近兩年，隨著非洲豬瘟、新冠疫情的影響，信息化管理生豬、母豬、種豬非常迫切。特別是大規模養豬企業特別重視生豬信息化存檔管理。河南某巨頭豬企為實現信息化管理豬場，為生豬提供安全的成長環境，經多家產品對比，最終選定與我司合作，購入四千套RFID動物標簽識別模塊。實現自動化養殖管理，為防控疫情做充足準備，做到科學養豬、信息化養豬。（下圖為模塊出貨圖）。
2、為大型養豬企業的豬糞清潔機器人提供rfid模塊
位于河南省南陽市的大型養豬企業，針對豬廠豬糞處理問題，在我司共購買20000個RFID模塊（模塊配套圓形天線）。主要用于安裝在豬糞清理機器人上，機器人具有閱讀功能，通過閱讀地上安裝的RFID標簽，被引導到指定節點位置清理豬糞，全程自動化清除豬糞，保持養豬場環境清潔，豬糞再經過二次處理，無隱患、無臭氣。（圖為模塊生產圖）
動物管理、金龍魚管理、林業數目管理、生產線自動化管理、物料運輸管理、車輛管理、鐵路巡檢、資產管理、水電管理等。
開發文檔
